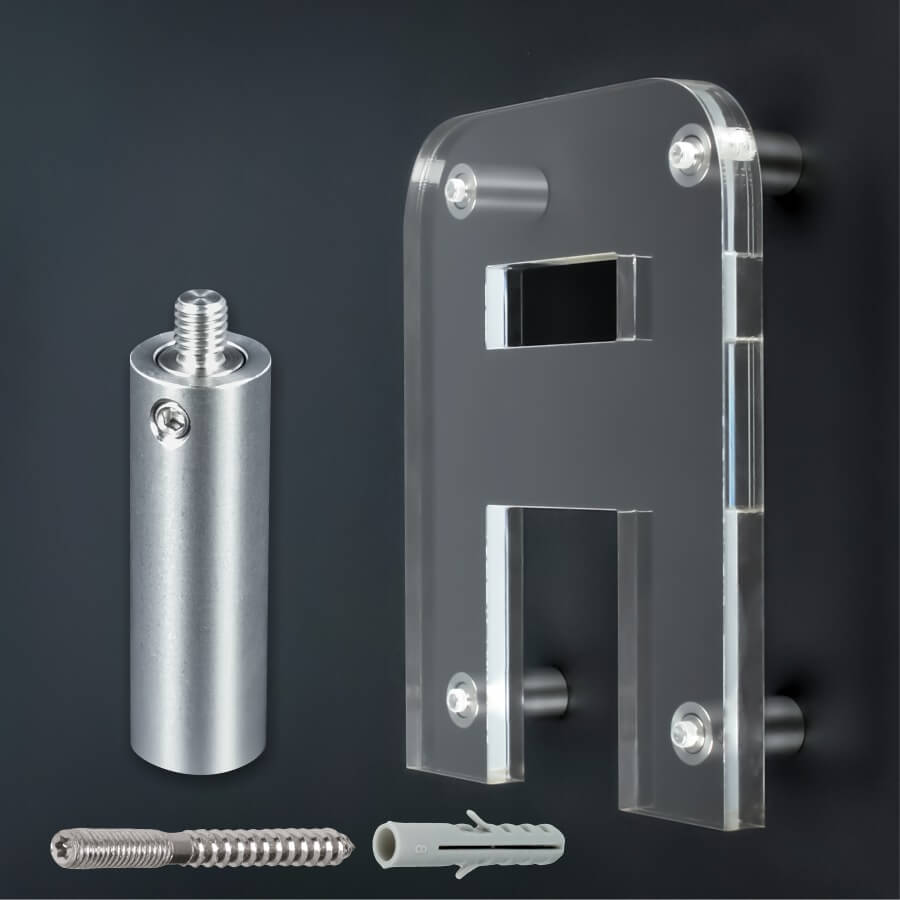

Buchstabenbefestigung
Abstandshalter verdeckte Montage Ø13x40mm Edelstahl | Stockschraube
Artikel-Nr.: | 1.100.535-ST |
Lieferzeit: | 2-4 Werktage |
Staffelpreise | ||
---|---|---|
1-11 | Stk. | 3,42 € |
12-49 | Stk. | 3,25 € |
50-99 | Stk. | 2,91 € |
ab 100 | Stk. | 2,74 € |
Stk.3,42 €
inkl. 19% MwSt. + Versand✓ Familiengeführtes Unternehmen
✓ Fachmännische Beratung
✓ Deutsches Unternehmen
Lieferumfang

Beschreibung
Abstandshalter zur verdeckten Montage von Buchstaben oder Platten ab 8 mm Stärke
Die Abstandshalter aus Edelstahl V2A sind für die Montage von Platten, Logos, Buchstaben oder Schilder ab 8 mm Stärke geeignet. Den Gewindestift mit einem M5 Gewinde eindrehen oder mit unserem Sekundenkleber ins Material einkleben. Die Hülse an der Wand montieren. Die Platte mit dem Gewindezapfen in die Hülse stecken und mit der seitlichen Madenschraube fixieren. Kann für den Außen- und Innenbereich benutzt werden!
Angaben zum Artikel: Hülse
Material: Edelstahl V2A
Durchmesser (Ø): 13 mm
Wandabstand (WA): 40 mm
Innen-Ø (ID): 8,2 mm
Loch-Ø: 5,2 mm
Plattenstärke (PS): ab 8 mm
Schraubenkopf-Ø max: 8,1 mm
Schraubengewinde max: 5,1 mm
Tragkraft: 15 kg
Einsatz: außen | innen

Angaben zum Artikel: Gewindezapfen
Material: Edelstahl V2A
Durchmesser (Ø): 8 mm
Länge (L): 14,5 mm
Gewindelänge (GL): 6 mm
Zapfenlänge (ZL): 8,5 mm
Plattenbohrung (PB): M5 Gewinde
Einsatz: außen | innen

Angaben zum Artikel: Stockschraube
Material: Edelstahl V2A (A2) rostfrei
Gesamtlänge (GL): 60 mm
Durchmesser (Ø): 6 mm (M6)
Antrieb: Torx 15
metrisches Gewinde (GW): 20 mm
Holzgewinde (HG): 37 mm
Schlüsselfläche (SF): ohne
Einsatz: außen | innen

Montage

Montage: Abstandshalter
Die Zapfen mit Gewinde werden rückseitig an den Platten, Buchstaben oder Logos mit einem M5 Gewinde montiert. Nehmen Sie einen Gewindeschneider und bohren Sie ein maximal 6-7 mm tiefes Loch. Bitte wählen sie Stellen, die nicht weiter als 4 cm vom Rand entfernt sind! Diese sind nachher beim Festziehen mit einem handelsüblichen Innensechskantschlüssel gut zu erreichen. Alternativ können diese auch mit unserem Sekundenkleber eingeklebt werden. Dann bohren Sie bitte ein 6-7 starkes Loch damit der Kleber genug Platz hat. Das Gewinde der Zapfen bitte vollständig in das Material einführen bis sie aufliegen. Sie benötigen 3 - 4 Stück bei Buchstaben und 4 - 6 Stück bei Schildern. Für größere Buchstaben empfehlen wir mindestens 4 - 6 Halterungen. Nach der Platzierung der Zapfen erstellen Sie sich eine Schablone. Nehmen Sie sich ein Stück Papier und legen Sie die Buchstaben mit den Zapfen nach unten auf das Blatt. Drücken Sie den Buchstaben fest auf das Papier und malen Sie die Kontur des Buchstaben oder Schildes nach! Durch die kleine Spitze am Zapfen zeichnen sich Punkte ab. Die Mitte ist ihr Bohrpunkt für die Wand. Bitte die Schablone an der Montagestelle gut ausrichten und mit Klebeband fixieren. Die Hülse wird mit der mitgelieferten Stockschraube und dem Dübel an die Wand geschraubt. Erst ein 8 er Loch in die Wand bohren und den Dübel einführen. Danach die Stockschraube mit einem 15er Torx in die Wand drehen. Bitte darauf achten, dass die Madenschrauben immer zum Rand schauen. Zum Schluss die Buchstaben mit den Zapfen in die Hülsen stecken und seitlich mit dem Innensechskantschlüssel die Madenschraube fixieren.
Werkzeugempfehlung

Werkzeugempfehlung für die Buchstabenbefestigung:
Bohrmaschine mit 8 er Bohrer, Gewinderschneider M5 oder 6-7 er Bohrer und unseren Sekundenkleber, 15er Torxbit , 2 er Innensechskantschlüssel
Abstandshalter - Edelstahl - Buchstabenhalter - Logomontage - Schilderhalter - Gewinde M5 - Stockschraube
MPN: 1406.510 | 01406.510
